设计出众的阶梯环填料

12-04 53人查看

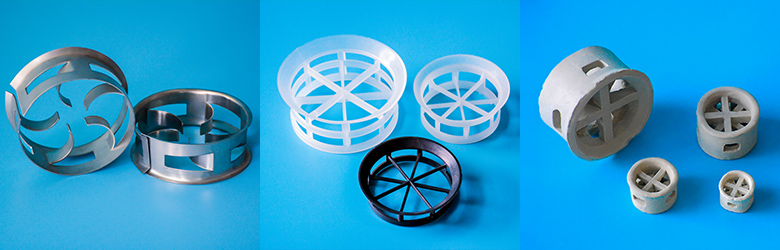

阶梯环:阶梯环填料先后研制出塑料、金属和陶瓷三种材质,并已在生产中得到广泛应用,取得了较好的技术经济效果。

阶梯环简介
由于阶梯环增加了侧端翻边,不但可以增加填料环的机械强度,而且由于破坏了填料结构的轴对称性,因而增加了填料投放时的定向几率。又由于翻边的影响,使得填料在堆积时填料环隙质检的接触由以现行接触为主变为以点接触为主。这样不但增加了填料颗粒质检的空隙,减小了气体穿过填料层的阻力,而且这些接触点还可以成为液体沿填料表面流动的汇聚分散点,从而促进了液膜的表面更新,有利于填料传质效率的提高。阶梯环填料的性能较鲍尔环填料又有了进一步的提高。

阶梯环的材质

1

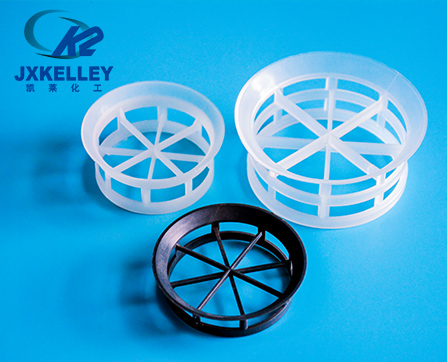

塑料阶梯环

塑料阶梯环材质有PP, PE, PP, PVC, CPVC, PVDF等各类材质,是由英国的MTL公司发明,所以又称之为CMR。 这些塑料散堆填料的操作温度使用温度可在60-280摄氏度。
1)性能:空隙率大、压降低、传质单元高度低、泛点高、气液接触充分、 比重小、传质效率高。
2)优点:较强的耐腐蚀性能、空隙率大、节能环保、成本低、比重轻装卸容易。
规格mm
比表面积m2/m3
空隙率%
堆积比重kg/m3
干填料因子m-1
16
370
85
135.6
602.6
25
228
90
65
312.8
38
132.5
91
54
175.8
50
114.2
92.7
43
143.1
76
90
92.9
44
112.3

2

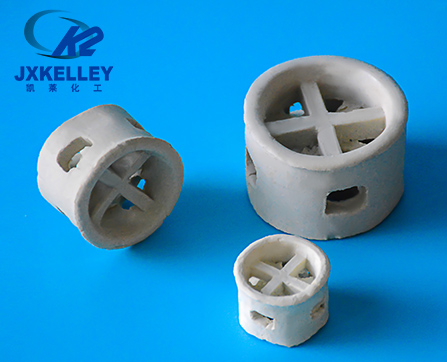

陶瓷阶梯环

陶瓷阶梯环拥有优异的耐酸和耐热性,能够并且能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂的腐蚀,并能够在高温或者低温的环境下使用,因此其使用范围非常广泛。陶瓷阶梯环可使用于干燥塔,吸收塔,冷却塔,洗涤塔在化工、冶金工业、煤炭天然气工业、工业氧气生产行业,等等。
最大操作温度:1200℃。

型号

尺寸

比表面积

空隙率

堆积个数

堆积重量

干填料因子

mm

mm

m2/m3

%

Pcs/ m3

kg/m3

m-1

25

25*15*3

210

73

72000

650

540

38

38*23*4

153

74

21600

630

378

50

50*30*5

102

76

9100

580

232

76

76*46*9

75

78

2500

530

158

3

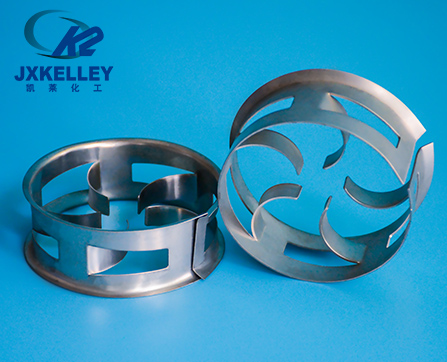

金属阶梯环
金属阶梯环,材质主要为碳钢、不锈钢304、304L、410、316/316L等。广泛应用于石油化工、化肥、环保等行业填料塔中。
碳钢填料造价低,且具有良好的表面润湿性能,对于无腐蚀或低腐蚀性物系应优先考虑使用。
不锈钢填料耐腐蚀性强,一般能耐除Cl- 以外常见物系的腐蚀,但其造价较高,且表面润湿性能较差,在某些特殊场合(如极低喷淋密度下的减压精馏过程),需对其表面进行处理,才能取得良好的使用效果。钛材、特种合金钢等材质制成的填料造价很高,一般只在某些腐蚀性极强的物系下使用。
优势:
1).低压降
2)气液体分布和传质效率高
3).耐污染、高温度
4).高机械强度,适用于更深的床
5).耐高温

小编总结:阶梯环填料的传质系数可较同样规格的鲍尔环约高5%~10%。由于阶梯环填料改善了填料层内部对气、液体的混合和分散性能,因此塔的操作弹性有了较大的增长,据国外资料介绍,其液气比在50~0.05范围内变化均可维持塔的操作。因此,此类填料非常适于在高真空下使用。
